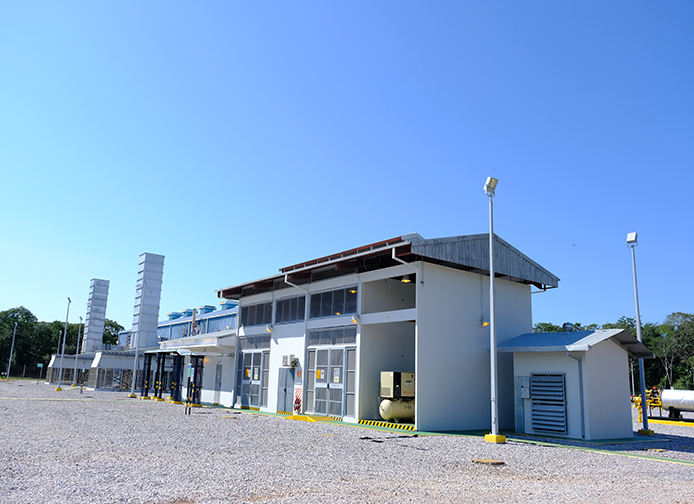

Estación Mutún
Ubicación
La estación de medición Mutún, ubicada a 28 km al sur de la localidad de Puerto Quijarro, es la última estación del gasoducto GTB, dedicada exclusivamente a la medición del volumen y control de calidad del gas natural que se entrega a Brasil.
Latitud: 19º6’35” Longitud: 57º49’9” Altitud: 150 msnm
Datos técnicos
La estación de medición Mutún (Transferencia de custodia) es la encargada medir el gas que se despacha al Brasil y a Puerto Suárez. La estación cuenta con equipos de primer nivel para la medición y el control de calidad del gas. A continuación, el detalle de los equipos principales:
- 4 tramos de medición ultrasónica de 12” marca Daniel, con sus respectivos MVS y sensores de RTD.
- 5 computadores de flujo modelo ROC 107 para la medición de los ultrasónicos y la medición de respaldo.
- 1 tramo de medición tipo Turbina para el tramo PBT.
- 1 equipo integrado (Ametek) para los análisis de contaminantes del gas, punto de rocío, vapor de agua y humedad.
- 1 cromatógrafo en línea y 2 cromatógrafos de banco de la marca Daniel.
- 2 generadores tipo Micro Turbina Capstone modelo 65R de 65 kW.
- Control de sistema SCADA para el monitoreo y control de la operación.
- 1 UPS con banco de baterías modelo 5195 de 10 kVA para el respaldo de la medición y control de la estación.
